باتھ روم وینٹی بطور بلٹ ڈرائنگ جو ہوٹل آپریشنز ٹیمیں اصل میں استعمال کر سکتی ہیں۔
باتھ روم وینٹی بطور بلٹ ڈرائنگ جو ہوٹل آپریشنز ٹیمیں اصل میں استعمال کر سکتی ہیں۔
ایک صاف پی ڈی ایف تقریباً بیکار ہو سکتا ہے اگر یہ مطلوبہ ڈرین سینٹر کو دکھاتا ہے جب کہ نصب پائپ دراز کی ریل کے گرد گھومتا ہے۔ ڈرائنگ اب بھی پیشہ ورانہ لگ رہا ہے. کمرہ ایک الگ کہانی سناتا ہے۔ میں چاہتا ہوںبلٹ ڈرائنگ کے طور پر باتھ روم باطلاس فرق کو ایمانداری سے برقرار رکھنے کے لیے، بشمول حتمی سروس پوزیشن، کابینہ میں تبدیلی، ٹاپ کوڈ اور منظور شدہ تبدیلی۔ بصورت دیگر مینٹیننس ٹیکنیشن وہ شخص بن جاتا ہے جسے انسٹالیشن کو دوبارہ دریافت کرنا ہوتا ہے۔
میں توقع نہیں کرتا کہ سہولیات کی ٹیم ہر من گھڑت نظر ثانی کے ذریعے ایک قبضہ، شٹ آف والو یا متبادل سپلیش تلاش کرے گی۔ ہینڈ اوور کے لیے کنٹرولڈ پروجیکٹ فائل سے منسلک ایک مختصر کمرے کے ریکارڈ کی ضرورت ہے۔ اسے فوری طور پر چار سوالات کے جوابات دینے چاہئیں: کیا انسٹال ہے، کہاں ہے، اس تک کیسے رسائی حاصل کی جا سکتی ہے، اور کون سا منظور شدہ حوالہ متبادل کی شناخت کرتا ہے۔
مندرجات کا جدول
- نصب شدہ ریکارڈ سے ڈیزائن کے ارادے کو الگ کرنا
- ریکارڈنگ روم، کیبنٹ، ٹاپ، سنک اور سروس کی معلومات
- تصویروں اور اجزاء کے نظام الاوقات کے ساتھ ڈرائنگ کو جوڑنا
- تبدیلیاں، نظرثانی اور دیکھ بھال تک رسائی کو کنٹرول کرنا
- ایک فائل جاری کرنا جس پر ہوٹل کے آپریشنز تلاش اور اعتماد کر سکیں
باتھ روم وینٹی جیسا کہ بلٹ ڈرائنگ منظور شدہ ڈیزائن سیٹ نہیں ہیں۔
منظور شدہ ڈیزائن اہم رہتا ہے کیونکہ یہ ارادے، طول و عرض اور ذمہ داریوں کو قائم کرتا ہے۔ جیسا کہ-بنایا گیا ریکارڈ ایک اور مقصد کو پورا کرتا ہے۔ یہ حتمی انسٹال شدہ حالت کی نشاندہی کرتا ہے اور اس منظوری کی طرف اشارہ کرتا ہے جس نے کسی بھی فرق کی اجازت دی تھی۔ میں اصل جہت کو کبھی نہیں مٹاتا اور خاموشی سے اسے تبدیل کرتا ہوں۔ میں انسٹال ویلیو کو نشان زد کرتا ہوں، تبدیلی کے ریکارڈ کا حوالہ دیتا ہوں اور دستاویز کی تاریخ میں دونوں ورژن محفوظ کرتا ہوں۔
دیہوٹل کے باتھ روم وینٹی پیکجز: مکمل گائیڈوضاحت کرتا ہے کہ کیبنٹ، ٹاپ، سنک اور پروجیکٹ کی معلومات ایک ساتھ کیسے فٹ ہوتی ہیں۔ حتمی ریکارڈ اسی پیکیج کی منطق کا استعمال کرتا ہے۔ اگر کاؤنٹر ٹاپ ایک ذریعہ سے آیا ہے اور کابینہ دوسرے سے، کمرے کی شیٹ کو اب بھی اپنے شناخت کنندگان اور ان کے درمیان منظور شدہ انٹرفیس کو جوڑنے کی ضرورت ہے۔
ایک رسمیبطور-بلٹ ڈرائنگٹینڈر ڈرائنگ پر جو کچھ باقی ہے اس کے بجائے کیا تعمیر کیا گیا تھا اس سے رابطہ کرتا ہے۔ باطل کے لیے، اس کے لیے اوور لوڈ شدہ عمارت کے ماڈل کی ضرورت نہیں ہے۔ اس کے لیے کمرے کی درست معلومات، پڑھنے کے قابل طول و عرض، واضح نظارے اور تصاویر، نظام الاوقات اور تبدیلی کی منظوریوں کے لیے ایک قابل اعتماد اشاریہ درکار ہے۔
ہر جگہ ایک کمرے کا شناخت کنندہ استعمال کریں۔
میں ڈرائنگ، کیبنٹ لیبل، ٹاپ لیبل، انسپکشن فوٹوگرافس، واٹر-ٹیسٹ شیٹ، ہارڈویئر شیڈول اور ہینڈ اوور انڈیکس پر ایک ہی کمرے کا کوڈ رکھتا ہوں۔ اگر ہوٹل کھولنے سے پہلے کمروں کو دوبارہ نمبر دیتا ہے، تو فائل میں تعمیراتی کوڈ اور آپریشنل روم نمبر دونوں ہوتے ہیں۔ ایک سادہ کراس-حوالہ دیکھ بھال کے عملے کو غلط تاریخی لیبل کے خلاف جزو کا آرڈر دینے سے روکتا ہے۔
کمرے کی قسم کا شیڈول اب بھی اہمیت رکھتا ہے، لیکن یہ انفرادی ریکارڈ کی جگہ نہیں لے سکتا۔ دہرائے جانے والے کمرے ایک معیاری ڈرائنگ کا اشتراک کر سکتے ہیں جبکہ ایک چھوٹی تعداد میں ہاتھ کی ترتیب، قابل رسائی کلیئرنس، مختلف دیواریں یا منظور شدہ سروس انحراف شامل ہیں۔ میں معیاری تفصیل ایک بار استعمال کرتا ہوں، پھر ایک کمرہ-صرف مخصوص انحراف شیٹ شامل کرتا ہوں جہاں نصب شدہ حالت مختلف ہو۔
بار بار ہوٹلوں کے لیے،بلٹ ڈرائنگ کے طور پر باتھ روم باطلمعیاری تفصیل کے ساتھ ایک کمرے-اسٹیٹس انڈیکس کی ضرورت ہے۔ میں نشان زد کرتا ہوں کہ آیا ہر کمرہ معیار کی پیروی کرتا ہے، ہاتھ کا انتظام رکھتا ہے یا منظور شدہ انحراف ہے۔ یہ انڈیکس ٹیکنیشن کو ایک غیر معمولی کمرے کے علاج سے روکتا ہے اس بات کا ثبوت کہ پورے کمرے کی قسم اسی طرح بنائی گئی تھی۔
کابینہ کو اسمبلی کے طور پر ریکارڈ کریں، مستطیل نہیں۔
کابینہ کا خاکہ اور مجموعی چوڑائی کسی کو نہیں بتاتی کہ اسے کیسے برقرار رکھا جائے۔ ریکارڈ کے لیے کیبنٹ کوڈ، ہینڈڈ اورینٹیشن، کنسٹرکشن فنش، ایکسپوزڈ اینڈ پینلز، فلر چوڑائی، وال فکسنگ زون، ریل پوزیشنز، ریموو ایبل بیکس، ایکسیس پینلز، دروازے اور دراز کے سائز، ہارڈویئر فیملیز اور کسی بھی سائٹ-کاٹ سروس اوپننگ کی ضرورت ہے۔ میں یہ بھی نشان زد کرتا ہوں کہ اوپر کو پریشان کیے بغیر کن پینلز کو ہٹایا جا سکتا ہے۔
دیباتھ روم کی کابینہ کی حدپروجیکٹ ٹیموں کو ایک واضح زمرہ کا راستہ فراہم کرتا ہے، لیکن کمرے کے ریکارڈ کو اس انتخاب کو نصب شدہ یونٹ تک محدود اور ختم کرنا چاہیے۔ ایک عام زمرہ کا نام سالوں بعد متبادل دراز کی شناخت نہیں کر سکتا۔ میں کنٹرولڈ فنش ریفرینس شامل کرتا ہوں، نہ کہ معمولی تفصیل جیسے گرم سرمئی یا اخروٹ کی شکل۔
وینٹی اجزاء کا شیڈولمعلومات کا تعلق ڈرائنگ کے ساتھ یا مستحکم شناخت کنندگان کے ساتھ منسلک شیڈول میں ہے۔ قبضے اور رنر کوڈز، ہینڈل فنش، پاور پرزے، آئینہ کیبنٹ ہارڈویئر اور ہٹانے کے قابل کور کو دیکھ بھال کی خریداری کے لیے کافی تفصیل کی ضرورت ہے۔ یہ اسپیئر-پارٹس کی مقدار کے شیڈول سے مختلف ہے۔ ایک بیان کرتا ہے کہ کیا انسٹال ہے؛ دوسری ریاستیں کہ پروجیکٹ کیا اسٹاک رکھتا ہے۔
شائع شدہہوٹل وینٹی کی تبدیلی-سہولتوں کی ٹیموں کے لیے جزوی شیڈولفالتو مقدار اور ہینڈ اوور کنٹرول کا احاطہ کرتا ہے۔ میں بطور بلٹ کمپوننٹ کوڈ کو اس شیڈول سے لنک کرتا ہوں، تاکہ ایک ٹیکنیشن دیکھ سکے کہ آیا صحیح آئٹم پہلے سے ہی سٹور میں ہے یا نہیں اس سے پہلے کہ اصلاحی مرمت کیبنٹ میں تبدیلی ہو۔
میں ایک سروس-لائف نوٹ بھی رکھتا ہوں جہاں اس کو اجزاء کے مینوفیکچرر یا پروجیکٹ کی ضرورت سے تعاون کیا جاتا ہے۔بلٹ ڈرائنگ کے طور پر باتھ روم باطلتخمینہ شدہ متبادل وقفوں کی جگہ نہیں ہے۔ وہ نصب شدہ حصے، ایڈجسٹمنٹ کے راستے اور منظور شدہ متبادل کی نشاندہی کرتے ہیں تاکہ جب جزو کو آخرکار توجہ کی ضرورت ہو تو آپریشنز موجودہ شواہد سے فیصلہ کر سکیں۔
وینٹی ٹاپ، سنک اور وال جنکشن کو واضح طور پر دکھائیں۔
اوپری منظر کے لیے مکمل لمبائی اور گہرائی، بے نقاب اوور ہینگس، دیوار-سائیڈ گیپس، سیون پوزیشن جہاں قابل اطلاق ہو، سنک کٹ آؤٹ، ٹونٹی کے سوراخ، کنارے کی پروفائل، سپلیش کی اونچائی، سائیڈ ریٹرن اور کسی بھی فیلڈ-سکرائب شدہ علاقے کی ضرورت ہے۔ میں مواد اور ختم کوڈ کو ریکارڈ کرتا ہوں۔ اگر اوپر کی حرکت نظر آتی ہے تو، مکمل- سلیب یا پروڈکشن امیج کا حوالہ بھی فنش ریکارڈ میں ہے۔

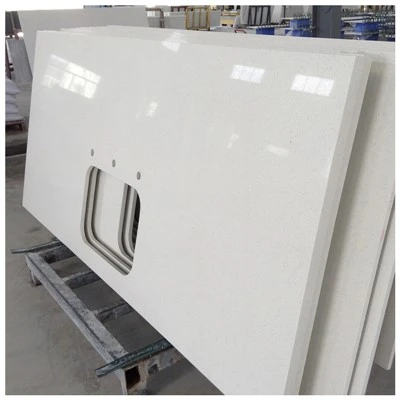

A کوارٹج وینٹی کاؤنٹر ٹاپبہت سے کمروں میں مستقل طور پر دہرایا جا سکتا ہے، لیکن نصب شدہ جیومیٹری پھر بھی وال ریٹرن اور سروس کٹ آؤٹ پر مختلف ہو سکتی ہے۔ ایک قدرتی پتھر کی چوٹی سلیب-مخصوص تغیر اور مرمت کے ثبوت کا اضافہ کرتی ہے۔ ڈرائنگ جیومیٹری کی شناخت کرتی ہے۔ منسلک تصویر اصل دکھائی دینے والے چہرے کی شناخت کرتی ہے۔ میں دونوں کاموں کو بری طرح کرنے کے لیے ایک دستاویز نہیں مانگتا۔
سنک کے لیے، میں مینوفیکچرر اور ماڈل، بڑھتے ہوئے طریقہ، سپورٹ ڈیٹیل، اوور فلو اسٹیٹس، فضلہ اور ٹونٹی کی ترتیب کو ریکارڈ کرتا ہوں۔ ڈرائنگ میں پیالے کے لفافے کو اوپر سے نیچے دکھایا گیا ہے کیونکہ اسی جگہ دراز، ریل اور خدمات کا مقابلہ ہوتا ہے۔ اگر کسی منظور شدہ سائٹ کی تبدیلی نے دراز کو تراشا ہے یا ریل کو منتقل کیا ہے، تو بطور -بلٹ ویو کو حتمی نتیجہ دکھانا چاہیے۔
باتھ ختم ریکارڈمعلومات بیک سلیش اور سیلنٹ کا بھی احاطہ کرتی ہے۔ میں ختم کوڈز، واپسی کی سمت، مشترکہ مقامات اور منظور شدہ سیلنٹ حوالہ نوٹ کرتا ہوں۔ عام آئینے کی روشنی کے نیچے ایک تصویر آپریشنز کو انسٹال شدہ رنگ کو بعد میں تبدیل کرنے سے الگ کرنے میں مدد کرتی ہے جو صرف گودام کی روشنی کے نیچے ایک جیسی نظر آتی تھی۔
اسی ختم شدہ تصویر کو غیر جانبدار حوالہ اور وسیع کمرے کے نظارے کی ضرورت ہے۔ کیمرے کی نمائش نصب شدہ سطح سے ایک اوپر کو گرم یا ٹھنڈا بنا سکتی ہے۔ میں استعمال کرتا ہوں۔بلٹ ڈرائنگ کے طور پر باتھ روم باطلمنظور شدہ جسمانی تکمیل کے نمونے اور پروڈکٹ کوڈ کی طرف اشارہ کرنا؛ تصویر ایک بہترین رنگ معیار ہونے کا بہانہ کرنے کے بجائے جگہ کا تعین اور حالت کو ریکارڈ کرتی ہے۔
اس کے پوشیدہ ہونے سے پہلے نقشہ پلمبنگ اور بجلی تک رسائی
ایک مفیدپلمبنگ رسائی ڈرائنگآخری ڈرین سینٹر، سپلائی پوائنٹس، والو کی سمت، ٹریپ روٹ، ہوز پاتھ اور پینل یا دراز دکھاتا ہے جو رسائی فراہم کرتا ہے۔ یہ ان علاقوں کو بھی نشان زد کرتا ہے جہاں ڈرلنگ ممنوع ہے کیونکہ خدمات کابینہ کے پیچھے سے گزرتی ہیں۔ میں فریم میں پیمانہ اور کمرے کے کوڈ کا استعمال کرتے ہوئے بیک پینل کے بند ہونے سے پہلے تصاویر لیتا ہوں۔
دیباتھ روم وینٹی پلمبنگ رف-انپیداوار اور تنصیب سے پہلے مطلوبہ سروس زون کو ریکارڈ کرتا ہے۔ فائنل ڈرائنگ کیپچر کرتا ہے جہاں وہ خدمات اصل میں ختم ہوئیں۔ جب دونوں میں فرق ہوتا ہے تو مجھے منظور شدہ تبدیلی کا حوالہ درکار ہوتا ہے۔ بغیر کسی ڈیٹم یا منظوری کی تاریخ کے ہاتھ سے لکھا ہوا طول و عرض صرف ایک اشارہ ہے۔
برقی ریکارڈ اسی منطق کی پیروی کرتے ہیں۔ آؤٹ لیٹ، آئسولیٹر، پاور-دراز فیڈ، لائٹنگ ڈرائیور یا آئینہ کنکشن دکھائیں جب وہ وینٹی پیکج کا حصہ بنیں۔ قابل رسائی تنہائی اور ہٹنے کے قابل کور کی شناخت کریں۔ الیکٹریکل ڈیزائنر اور لائسنس یافتہ تجارت کے اپنے کوڈ کی تعمیل؛ وینٹی ریکارڈ ان کی تصدیق شدہ دستاویزات کو تبدیل کرنے کا بہانہ کیے بغیر فزیکل انٹرفیس اور دیکھ بھال کا راستہ دکھاتا ہے۔
دیباتھ روم وینٹی الیکٹریکل آؤٹ لیٹ پلاننگوضاحت کرتا ہے کہ کس طرح دراز کا سفر، سپلیش زونز اور آئینے کی پوزیشنیں ابتدائی ہم آہنگی کو متاثر کرتی ہیں۔ میرا حتمی ریکارڈ انسٹال کردہ پوزیشن اور اجزاء کا لیبل شامل کرتا ہے، جو بعد میں تبدیلی کے کام کو اصل سیٹ پر انحصار کرنے سے روکتا ہے-۔
برقی اور پلمبنگ کے نظارے کو بند کرنے سے پہلے، میں کسی ایسے شخص سے پوچھتا ہوں جس نے انہیں حقیقی کمرے میں ہر ایک رسائی پوائنٹ کا پتہ لگانے کے لیے تیار نہیں کیا۔ اگر شخص ریکارڈ سے والو، ڈرائیور یا ہٹانے کے قابل کور نہیں ڈھونڈ سکتا، تو دستاویز کو ایک اور منظر یا جہت کی ضرورت ہے۔ اچھابلٹ ڈرائنگ کے طور پر باتھ روم باطلاستعمال کے ذریعے ٹیسٹ کیا جاتا ہے، قبول نہیں کیا جاتا ہے کیونکہ شیٹ کی سرحد مکمل نظر آتی ہے۔
ریکارڈ میٹرکس کا استعمال کریں جو ثبوت کی طرف جاتا ہے۔
میں مرکزی شیٹ کو پڑھنے کے قابل رکھتا ہوں اور تفصیل کو حوالہ شدہ ریکارڈ میں منتقل کرتا ہوں۔ نیچے دی گئی جدول کم از کم رشتہ دکھاتی ہے جس کی مجھے توقع ہے۔ پروجیکٹ کی وضاحتیں مزید معلومات کی ضرورت ہوسکتی ہیں۔
| ریکارڈ کی پرت | کم سے کم مواد | منسلک ثبوت | مستقبل کا اہم استعمال |
|---|---|---|---|
| کمرے کی شناخت | تعمیراتی کوڈ، آپریشنل نمبر، کمرے کی قسم، ہینڈڈ لے آؤٹ | کمرے کا اشاریہ اور دروازے کی تصویر | درست ریکارڈ تلاش کرنا |
| کابینہ | یونٹ کوڈ، ختم، فلرز، فکسنگ زون، رسائی پینلز اور ہارڈ ویئر | لیبلز، بلندی اور اجزاء کا شیڈول | ایڈجسٹمنٹ اور متبادل |
| اوپر اور سنک | مواد، ختم، جیومیٹری، کنارے، کٹ آؤٹ، سپورٹ اور ماڈل | ٹاپ ڈرائنگ، سلیب یا چہرے کی تصویر اور خشک-فٹ ریکارڈ | مرمت یا دوبارہ بنانا |
| خدمات | ڈرین، سپلائیز، والوز، پاور انٹرفیس اور رسائی کا راستہ | بند ہونے سے پہلے کی تصاویر اور ٹیسٹ شیٹس | محفوظ دیکھ بھال تک رسائی |
| تبدیلیاں | نصب شدہ انحراف، وجہ، منظوری اور تاریخ | RFI، سائٹ کی ہدایات یا منظور شدہ مارک اپ- | ڈیزائن-سے-سائٹ کے فرق کو سمجھنا |
| حوالے | پانی کی جانچ، آپریشن، دیکھ بھال، اسپیئرز اور کھلی-آئٹم کی حیثیت | دستخط شدہ کمرے کی رہائی اور حتمی تصاویر | آپریشنز کی قبولیت |
مشکل-جیتنے والا سبق: ایک غیر ریکارڈ شدہ سائٹ کی تبدیلی مستقبل کی تباہی بن جاتی ہے
ایک ڈرین کو دراز کے ارد گرد منتقل کیا جا سکتا ہے اور ہینڈ اوور پر بالکل کام کرتا ہے۔ اگر نظر ثانی شدہ مرکز اور رسائی کا راستہ کبھی بھی ریکارڈ میں داخل نہیں ہوتا ہے، تو بعد میں آنے والا ٹیکنیشن صرف اصل ڈرائنگ دیکھتا ہے۔ اس کے بعد تلاش پینلز، درازوں یا فنشز کو ہٹا کر شروع ہوتی ہے جنہیں پریشان ہونے کی ضرورت نہیں تھی۔ تنصیب کامیاب ہو گئی، لیکن گمشدہ ریکارڈ معمول کی دیکھ بھال کو تفتیش میں بدل دیتا ہے۔
سبق: آخری ہٹنے والا پینل واپس جانے سے پہلے ہر منظور شدہ پوشیدہ تبدیلی کو ریکارڈ کریں۔
فائل کو قابل تلاش، ورژن شدہ اور استعمال کرنے کے لیے کافی چھوٹا بنائیں
تصاویر کو نام، سمت اور سیاق و سباق کی ضرورت ہوتی ہے۔
میں تصاویر کو کیمرہ نمبر چھوڑنے کے بجائے کمرے، جزو اور منظر کے لحاظ سے نام دیتا ہوں۔ ایک مفید سیٹ میں مجموعی طور پر وینٹی، کیبنٹ لیبل، ٹاپ فیس، سنک انڈر سائیڈ، والوز اور ٹریپ، اوپن ایکسیس پینل، ہارڈویئر کوڈ، وال جنکشن اور فائنل ڈرائی کنڈیشن شامل ہیں۔ میں تیر یا کیپشن صرف اس جگہ شامل کرتا ہوں جہاں تفصیل بصورت دیگر مبہم ہو۔ خام اصل دستیاب رہتے ہیں.
ایک موجودہ نظرثانی واضح ہونی چاہیے۔
اچھابلٹ ڈرائنگ کے طور پر باتھ روم باطلہر شیٹ پر نظرثانی، اجراء کی تاریخ، تیاری اور منظوری کی حیثیت دکھائیں۔ سپرسیڈ فائلیں محفوظ شدہ دستاویزات میں رہتی ہیں لیکن تقریبا ایک جیسے ناموں کے ساتھ موجودہ ورژن کے ساتھ نہیں بیٹھتی ہیں۔ میں ایک کنٹرولڈ انڈیکس کو ترجیح دیتا ہوں جو تازہ ترین شیٹ کی طرف اشارہ کرے اور تاریخ کو الگ سے محفوظ کرے۔
ساختی نظام الاوقات لمبے نوٹوں کو مات دے دیتے ہیں۔
میں اجزاء کوڈ، مینوفیکچرر حوالہ، ختم، کمرے کے قابل اطلاق اور متبادل نوٹ کے لیے مسلسل فیلڈز استعمال کرتا ہوں۔ یہ ہوٹل کی ٹیم کو نثر کے صفحات پڑھے بغیر شیڈول کو فلٹر کرنے کی اجازت دیتا ہے۔ ڈرائنگ میں اب بھی ضروری جہتیں اور رسائی کی ہدایات موجود ہیں، لیکن یہ پورے اسپیئر-پرزے، دیکھ بھال یا کمیشننگ دستاویز کو نہیں دہراتی ہے۔
گمشدہ یا متضاد ریکارڈ کو فوری طور پر بڑھا دیں۔
اگر انسٹال کردہ حالت اور ڈرائنگ متفق نہیں ہیں، تو پہلے پوری باطل اور مخصوص فرق کی پیمائش کے قابل حوالہ کے ساتھ تصویر بنائیں۔ دوسرا، کسی ایسے کام کو روک دیں جس سے حالت چھپ جائے یا بدل جائے۔ تیسرا، ذمہ دار پراجیکٹ ٹیم اور سپلائر کو موجودہ ڈرائنگ، روم کوڈ، معائنہ کی تصاویر اور موازنہ کے لیے تبدیلی کی تاریخ بھیجیں۔ میں انسٹال شدہ حالت اور منظوری کے راستے سے متفق ہونے کے بعد ہی کنٹرول شدہ ریکارڈ کو درست کرتا ہوں۔
اکثر پوچھے گئے سوالات
1. تعمیر شدہ ڈرائنگ کے طور پر باتھ روم وینٹی میں کیا شامل ہونا چاہیے؟
انہیں کمرے کی شناخت، حتمی کابینہ جیومیٹری اور کوڈز، اوپر اور سنک کی معلومات، نصب سروس پوزیشنز، رسائی پینلز، فنشز، وال جنکشنز، اجزاء کے حوالے، منظور شدہ انحراف، کمیشننگ ثبوت اور کوڈ شدہ تصاویر کے لنکس کی ضرورت ہے۔ عین مطابق پروجیکٹ کی تفصیلات حتمی ڈیلیوری ایبل کو کنٹرول کرتی ہے۔
2. کیا ہینڈ اوور کے لیے نشان زد کردہ انسٹالیشن ڈرائنگ کافی ہیں؟
وہ ابتدائی ریکارڈ تشکیل دے سکتے ہیں اگر مارک اپ واضح، تاریخ کے، قابل شناخت اور مطلوبہ حتمی شکل میں منتقل کیے گئے ہوں۔ کمرے کی شناخت، منظوری کی حیثیت یا منسلک تصاویر کے بغیر ایک ڈھیلی سرخ لائن شیٹ بار بار ہوٹل کے آپریشنز کے لیے کافی نہیں ہے۔
3. کیا ہر بار بار ہوٹل کے کمرے میں الگ ڈرائنگ ہونی چاہیے؟
حقیقی طور پر دہرائے جانے والے حالات کے لیے ایک کنٹرول شدہ معیاری ڈرائنگ کا استعمال کریں، پھر ہینڈڈ لے آؤٹ، قابل رسائی کمروں یا منظور شدہ سائٹ کی تبدیلیوں کے لیے ایک کمرہ انڈیکس اور انحراف شیٹ کو برقرار رکھیں۔ ہر کمرے کو اب بھی ایک ریکارڈ کی ضرورت ہے جو اس کے نصب شدہ اجزاء اور ٹیسٹ کی حیثیت کی نشاندہی کرتا ہے۔
4. پوشیدہ پلمبنگ اور بجلی کے کام کو کیسے ریکارڈ کیا جانا چاہئے؟
ایک متعین ڈیٹام سے حتمی جہتیں دکھائیں، والوز اور الگ تھلگ کی شناخت کریں، رسائی کے راستوں کو نشان زد کریں اور کوئی{0}}ڈرل زون نہ ہوں، اور مرئی پیمانے اور کمرے کے کوڈ کے ساتھ بند ہونے سے پہلے کی-تصاویر سے لنک کریں۔ مصدقہ تجارتی ریکارڈ الگ رہتے ہیں جہاں پروجیکٹ کو ان کی ضرورت ہوتی ہے۔
5. سب سے پہلے کیا ہونا چاہیے جب بطور-بلٹ ڈرائنگ کمرے سے ٹکرائے؟
تصویر کھینچیں اور نصب شدہ حالت کی پیمائش کریں، پھر کسی ایسے کام کو روکیں جو اسے چھپا یا تبدیل کر سکتا ہو۔ کنٹرولڈ ہینڈ اوور فائل پر نظر ثانی کرنے سے پہلے موجودہ ڈرائنگ، کمرے کے شیڈول اور اصل معائنہ کے ریکارڈ کے ساتھ ثبوت ذمہ دار سپلائر اور پروجیکٹ ٹیم کو بھیجیں۔
فوری-بلٹ ڈرائنگ چیک لسٹ کے طور پر باتھ روم وینٹی کا حوالہ دیں۔
- آپریشنل روم نمبر کو تعمیراتی کمرے کے کوڈ سے ملا دیں۔
- ریکارڈ کیبنٹ، ٹاپ، سنک، ٹونٹی اور ہارڈویئر شناخت کنندگان۔
- طول و عرض کی حتمی خدمات اور بیان کردہ ڈیٹم سے رسائی پینل۔
- ہر پوشیدہ انٹرفیس سے کمرہ-کوڈ شدہ تصاویر کو لنک کریں۔
- ڈیزائن کے ارادے کو مٹانے کے بجائے ہر منظور شدہ انحراف کا حوالہ دیں۔
- موجودہ شمارے کو محفوظ شدہ دستاویزات سے الگ کریں۔
- منتقلی سے پہلے فائل کے کھلنے، تلاش کرنے اور پرنٹ کرنے کی تصدیق کریں۔
حتمی نتیجہ
مفیدبلٹ ڈرائنگ کے طور پر باتھ روم باطلحتمی کمرے کو ہر تاریخی دستاویز کے نیچے دفن کیے بغیر ریکارڈ کریں۔ وہ کابینہ، ٹاپ، سنک، ہارڈ ویئر، سروسز، رسائی پوائنٹس، تکمیل اور منظور شدہ تبدیلیوں کی شناخت کرتے ہیں، پھر ان حقائق کو تلاش کرنے کے قابل تصاویر اور نظام الاوقات سے جوڑتے ہیں۔ یہ ہے میں کیا کروں گا: ایک ایسا دبلا ریکارڈ جاری کریں جسے ایک ٹیکنیشن وینٹی کے ساتھ پڑھ سکتا ہے، کیونکہ KA UNITED بجائے اس کے کہ اس کے پیچھے کیا ہے یہ جاننے کے لیے کہ ایک تیار شدہ پینل کو ہٹانے کے لیے آپریشنز کو کہنے کے بجائے ایک واضح چھپی ہوئی خدمت کی تصویر کو محفوظ رکھے گا۔
حوالہ جات
- رسائی کے معیارات کے ساتھ باورچی خانے اور باتھ روم کی منصوبہ بندی کے رہنما خطوط، نیشنل کچن اینڈ باتھ ایسوسی ایشن۔
- بین الاقوامی پلمبنگ کوڈ، بین الاقوامی کوڈ کونسل۔
- ڈائمینشن اسٹون ڈیزائن دستی، نیچرل اسٹون انسٹی ٹیوٹ۔
- نیچرل سٹون کاؤنٹر ٹاپس: کچن اور باتھ ایپلی کیشنز، نیچرل سٹون انسٹی ٹیوٹ۔
- ISO 19650 انفارمیشن مینجمنٹ کے اصول، بین الاقوامی تنظیم برائے معیاریت۔
- پروجیکٹ کلوز آؤٹ اور ریکارڈ ڈرائنگ کے تقاضے، قابل اطلاق معاہدہ دستاویزات۔
- کابینہ، ہارڈ ویئر، سنک، ٹونٹی اور سطح کے مینوفیکچرر تکنیکی ڈیٹا، قابل اطلاق پروڈکٹ مینوفیکچررز۔
